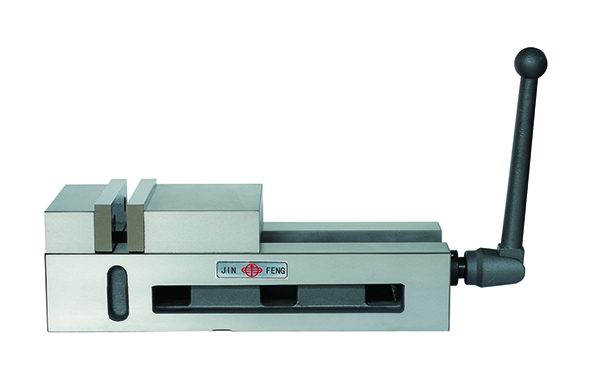

1、角固式夾緊結構可防止工件上浮
2、廣泛用于加工中心等精密設備
型號 Model
| 鉗口寬度 Width of jaw (mm)
| 鉗口高度 Height of jaw (mm)
| 鉗口張開度 Max.opening (mm)
| 總高度 Height (mm
| 毛重/凈重 G.W./N.W. (kg)
| 包裝體積 Packing volume 長X寬X高 (cm)
| 包裝形式 Packing shape
|
| QH100G | 100 | 40 | 100 | 124 | 15/14 | 41x19x15 | 紙箱carton |
| QH160G | 60 | 54 | 150 | 158 | 34/33 | 56 x24x20 | 紙箱carton |
角固式平口鉗是一種廣泛應用于機械加工、鉗工操作和裝配領域的工具，主要用于夾持工件以確保其在加工過程中保持穩定。其設計獨特，結合了固定鉗和活動鉗的優點，能夠在多種工作場景中提供高效、精準的夾持力。本文將從角固式平口鉗的功能、結構、使用方法及維護保養等方面進行詳細闡述。
一、角固式平口鉗的功能
角固式平口鉗的主要功能是夾持工件，使其在加工過程中保持固定不動，從而確保加工精度和安全性。其應用范圍廣泛，包括：
1.機械加工：在車床、銑床、鉆床等設備上使用，夾持金屬、塑料等材料進行切削、鉆孔等操作。 2.鉗工操作：在手工加工中用于固定小型工件，便于銼削、打磨或裝配。 3.裝配作業：在機械裝配過程中，用于固定零部件，便于安裝和調整。
角固式平口鉗的優勢在于其夾持力強、穩定性高，能夠適應不同形狀和尺寸的工件，同時操作簡單，適用于多種工作場景。
二、角固式平口鉗的結構
角固式平口鉗的結構主要由以下幾個部分組成：
1.鉗體：鉗體是平口鉗的主體部分，通常由高強度鑄鐵或鋼制成，具有良好的剛性和耐磨性。 2.固定鉗口：固定鉗口與鉗體一體成型，用于固定工件的一側。 3.活動鉗口：活動鉗口通過螺桿機構與鉗體連接，可以前后移動以調整夾持寬度。 4.螺桿機構：螺桿機構是平口鉗的核心部件，通過旋轉螺桿來驅動活動鉗口移動，從而實現工件的夾緊或松開。 5.手柄：手柄通常為金屬材質，表面經過防滑處理，便于操作者施加力量。 6.底座：底座用于固定平口鉗，通常配備螺栓孔，可將其安裝在工作臺或機床上。
角固式平口鉗的設計注重實用性和耐用性，各部件之間的配合精密，能夠確保長期穩定使用。
三、角固式平口鉗的使用方法
正確使用角固式平口鉗不僅可以提高工作效率，還能延長工具的使用壽命。以下是使用步驟及注意事項：
1.安裝固定：將平口鉗通過底座螺栓固定在工作臺或機床上，確保其穩固不動。 2.調整鉗口：根據工件的尺寸，旋轉螺桿機構，調整活動鉗口的位置，使鉗口間距略大于工件寬度。 3.放置工件：將工件放置在固定鉗口和活動鉗口之間，確保其位置居中。 4.夾緊工件：順時針旋轉螺桿機構，使活動鉗口向固定鉗口移動，直至工件被牢固夾緊。注意不要過度施力，以免損壞工件或鉗口。 5.加工操作：在工件被夾緊后，即可進行切削、鉆孔等加工操作。 6.松開工件：加工完成后，逆時針旋轉螺桿機構，松開活動鉗口，取出工件。
注意事項： - 使用前檢查鉗口是否清潔，避免雜質影響夾持效果。 - 夾持脆性或易變形工件時，需在鉗口與工件之間墊上軟質材料（如橡膠墊），以防止損壞工件。 - 避免使用角固式平口鉗夾持超過其承載能力的工件，以免損壞工具。
四、角固式平口鉗的維護保養
為了確保角固式平口鉗的性能和使用壽命，定期的維護保養是必不可少的：
1.清潔：使用后及時清理鉗口和工作表面的切屑、油污等雜質，保持工具清潔。 2.潤滑：定期對螺桿機構進行潤滑，以減少磨損并確保操作順暢。可使用輕質機油或潤滑脂。 3.檢查：定期檢查鉗口、螺桿和底座等部件的磨損情況，如發現損壞或變形，應及時更換或修復。 4.存放：將平口鉗存放在干燥、通風的環境中，避免潮濕和腐蝕。
五、角固式平口鉗的選購建議
在選購角固式平口鉗時，需考慮以下因素：
1.材質：選擇高強度鑄鐵或鋼制成的平口鉗，以確保其耐用性和穩定性。 2.規格：根據實際需求選擇合適的鉗口寬度和夾持范圍。 3.品牌：選擇知名品牌的產品，質量和售后服務更有保障。 4.價格：在預算范圍內選擇性價比高的產品，避免因價格過低而影響使用效果。
角固式平口鉗作為一種高效、實用的夾持工具，在機械加工和鉗工操作中發揮著重要作用。其結構簡單、操作方便，能夠滿足多種工作需求。通過正確使用和定期維護，可以顯著提高工作效率并延長工具的使用壽命。無論是專業技術人員還是業余愛好者，掌握角固式平口鉗的使用方法和維護技巧，都能為工作帶來極大的便利和效益。
